详细信息

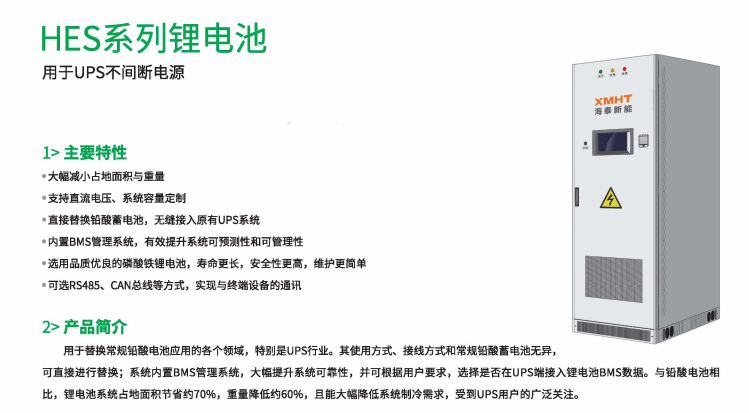

HES系列锂电池系统
用于UPS不间断电源
主要特性：
l 大幅减小占地面积与重量
l 支持直流电压、系统容量定制
l 直接替换铅酸蓄电池，无缝接入原有UPS系统
l 内置BMS管理系统，有效提升系统可预测性和可管理性
l 选用品质优良的磷酸铁锂电池，寿命更长，安全性更高，维护更简单
l 可选RS485、CAN总线等方式，实现与终端设备的通讯
产品简介：
用于替换常规铅酸电池应用的各个领域，特别是UPS行业。其使用方式、接线方式和常规铅酸蓄电池无异，可直接进行替换；系统内置BMS管理系统，大幅提升系统可靠性，并可根据用户要求，选择是否在UPS端接入锂电池BMS数据。与铅酸电池相比，锂电池系统占地面积节省约70%，重量降低约60%，且能大幅降低系统制冷需求，受到UPS用户的广泛关注。
|
描述 |
电芯 |
模组 |
模组 |
A型柜 |
B型柜 |
|
配置 |
1P1S |
1P12S |
2P12S |
1P120S |
2P156S |
|
标称电压(V) |
3.2 |
38.4 |
38.4 |
384 |
499.2 |
|
工作电压范围(V) |
2.5-3.65 |
33.6-42 |
33.6-42 |
336-420 |
436.8-546 |
|
容量(kWh) |
0.08 |
0.96 |
1.92 |
9.60 |
24.96 |
|
标称功率(kW) |
0.64 |
7.68 |
15.36 |
76.8 |
199.68 |
|
尺寸(宽×深×高mm) |
46×167 |
170×256×200 |
170×440×200 |
600×800×1800 |
600×800×1800 |
|
重量(kg) |
0.65 |
18 |
26 |
380 |
550 |
建议：A型柜用于匹配DC348V/DC384V的UPS系统，B型柜用于匹配DC480V的UPS系统
A型柜1并120串/每柜--后备时间（分钟）
|
输出额定值 |
1柜 |
2柜 |
3柜 |
4柜 |
5柜 |
6柜 |
|
10kVA |
67.0 |
133.9 |
200.9 |
267.8 |
334.8 |
401.8 |
|
20kVA |
33.5 |
67.0 |
100.4 |
133.9 |
167.4 |
200.9 |
|
30kVA |
22.3 |
44.6 |
67.0 |
89.3 |
111.6 |
133.9 |
|
40kVA |
16.7 |
33.5 |
50.2 |
67.0 |
83.7 |
100.4 |
|
50kVA |
13.4 |
26.8 |
40.2 |
53.6 |
67.0 |
80.4 |
|
60kVA |
11.2 |
22.3 |
33.5 |
44.6 |
55.8 |
67.0 |
B型柜2并156串/每柜--后备时间（分钟）
|
输出额定值 |
1柜 |
2柜 |
3柜 |
4柜 |
5柜 |
6柜 |
7柜 |
8柜 |
|
80kVA |
21.8 |
43.5 |
65.3 |
87.0 |
108.8 |
130.6 |
152.3 |
174.1 |
|
100kVA |
17.4 |
34.8 |
52.2 |
69.6 |
87.0 |
104.5 |
121.9 |
139.3 |
|
120kVA |
14.5 |
29.0 |
43.5 |
58.0 |
72.5 |
87.0 |
101.6 |
116.1 |
|
160kVA |
10.9 |
21.8 |
32.6 |
43.5 |
54.4 |
65.3 |
76.2 |
87.0 |
|
200kVA |
8.7 |
17.4 |
26.1 |
34.8 |
43.5 |
52.2 |
60.9 |
69.6 |
|
250kVA |
N/A |
13.9 |
20.9 |
27.9 |
34.8 |
41.8 |
48.7 |
55.7 |
|
300kVA |
N/A |
11.6 |
17.4 |
23.2 |
29.0 |
34.8 |
40.6 |
46.4 |
|
400kVA |
N/A |
8.7 |
13.1 |
17.4 |
21.8 |
26.1 |
30.5 |
34.8 |
|
500kVA |
N/A |
N/A |
10.4 |
13.9 |
17.4 |
20.9 |
24.4 |
27.9 |
|
600kVA |
N/A |
N/A |
8.7 |
11.6 |
14.5 |
17.4 |
20.3 |
23.2 |
|
800kVA |
N/A |
N/A |
N/A |
13.9 |
10.9 |
13.1 |
15.2 |
17.4 |
注：UPS的输出功率因数为0.8，逆变器转换效率为0.93。
HES系列锂电池
用于GZDW电力直流电源系统
主要特性：
l 直接替换原有铅酸蓄电池
l 大幅减小占地面积与重量
l 涵盖DC110V/220V，100-3000Ah
l 内置BMS管理系统，有效提升系统可预测性和可管理性
l 选用品质优良的磷酸铁锂电池，寿命更长，安全性更高，维护更简单
l 可选RS485、CAN总线等方式，实现与终端设备的通讯
产品简介：
GZDW直流电源系统是变电站电力系统供电的最后保障，其可靠性关系到整个电力系统供电的安全。中航太克TOBTAK针对电力用户群，专门研制用于GZDW电力直流电源系统的锂电池解决方案，选用品质优良的磷酸铁锂电池替代原有铅蓄电池，内置BMS管理系统，大幅提升系统可靠性，引领智能变电站低碳环保发展方向。与铅酸电池相比，锂电池系统占地面积节省约70%，重量降低约60%，且能大幅降低系统制冷需求，受到电力用户的广泛关注。
